工法と施工手順

枠付タイプ

TSKアルミブレース耐震補強工法・枠付タイプは、
建物内工事が無い完全外付け工法です。
既存躯体との接合に接着系あと施工アンカーを用いている以外は
スタッドも含め全ての部材が構造用アルミ合金で製作されています。
構成材はブレース本体・アルミ枠で、
枠にはアルミ製化粧カバーの取付けも可能で
補強後の美観にも配慮しています。

  • 枠付タイプ
  • ◆枠付タイプ断面図
    枠付タイプ断面

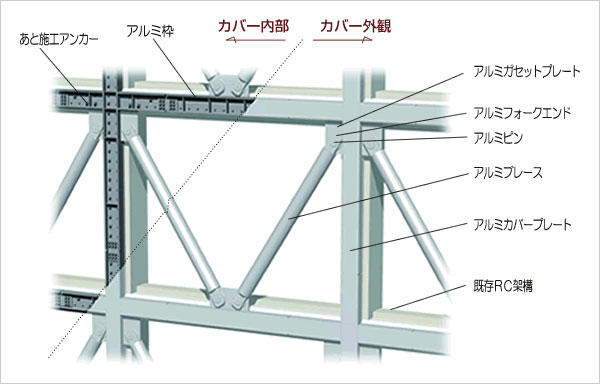

  • ◆枠付タイプ外観
    枠付タイプ外観
  • ◆仕様
    形式 外側補強
    抵抗形態 強度型
    適用建物 中低層RC造建物
    耐力/構面
    L = 5m、H = 3.3mの場合
    ~2500kN程度

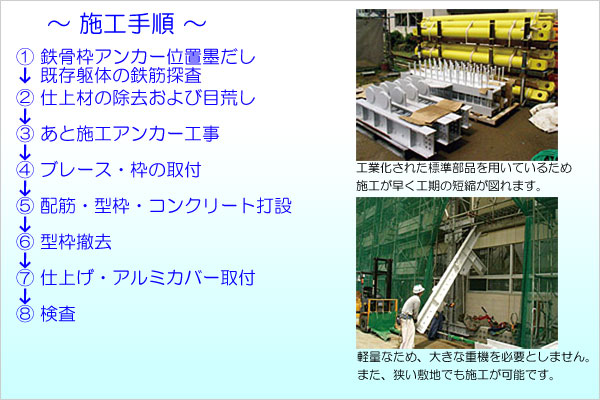

  • ◆枠付タイプ施工手順
    枠付タイプ施工手順
